ILM – nová dimenze měření
Měření – to je to oč tu běží. Při sériové výrobě sofistikovaných produktů je potřeba komplexního, přesného a opakovatelného měření, které zajistí rychlou a přesnou kontrolu rozměrů a tvaru daného výrobku.
Tyto úlohy často zastávají CMM, tedy tzv. souřadnicové měřící stroje, které jsou velmi nákladné, pomalé a vyžadují specializovanou obsluhu.
Naše stroje ILM – InLine Measurement tento proces plně automatizují a díky pokročilému algoritmu, který operuje s měřicím rozsahem od 0,05 mm při cycletime v řádu vteřin, dosáhnete přesných výsledků rychleji než kdykoliv předtím. Jejich obsluha je navíc velmi jednoduchá a zvládne ji běžný operátor. Jak již z názvu vyplývá stroje – ILM mohou být integrovány přímo do výrobní linky, což usnadní jejich implementaci do vaší workflow.
Vydejte se na dráhu rychlého a přesného měření s ILM
ještě dnes.
Zadejte nezávaznou poptávku a naši
specialisti s vámi proberou vše potřebné.
Rychlost
a opakovatelnost
Snadná obsluha a rychlé
zaškolení operátorů
Integrace přímo
do výrobní linky
Rychlá výměna
přípravků
Vysoká variabilita
měřených produktů
Speciální algoritmus měří
a ihned seřizuje dle referenčních hodnot
Jak ILM pracuje?
MĚŘENÍ
Vstupní zaměření bodů
pro zpracování výrobku.
PREDIKCE
Použití speciálního
algoritmu ELVAC.
SEŘÍZENÍ
Seřízení mechaniky pro
přesné zpracování výrobku.
MĚŘENÍ A OVEŘENÍ
Výstupní měření a ověření
přesnosti zpracování.
ILM měření s roboty
Měření probíhá pomocí dotykových či optických sond. Výhodou je vysoká variabilita, což vám pomůže pružně reagovat na změny vašeho produktového portfolia. Nespornou výhodu je také možnost libovolně měnit, vybírat počty a umístění jednotlivých měřících bodů daného výrobku, a to kdykoliv v průběhu výrobního procesu.

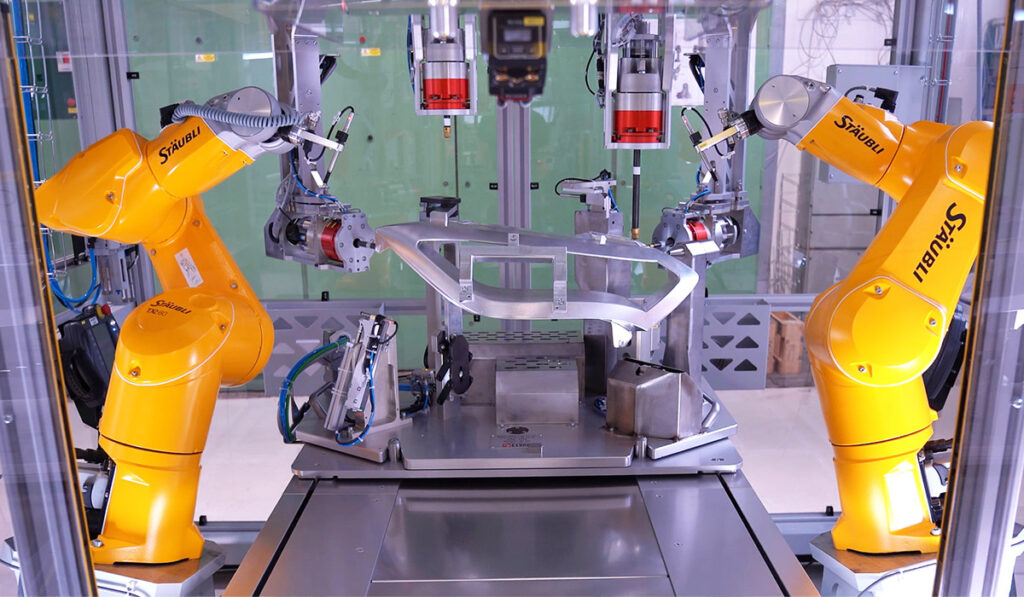

DOTYKOVÉ SONDY: Nízká cena a snadná kalibrace

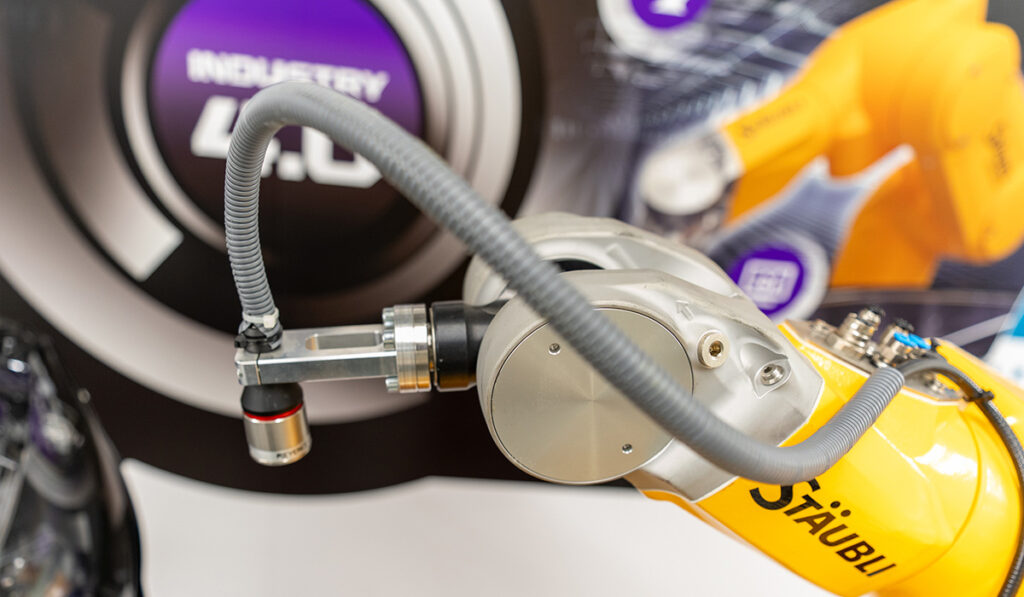

OPTICKÉ SONDY: Vysoká rychlost a přesnost

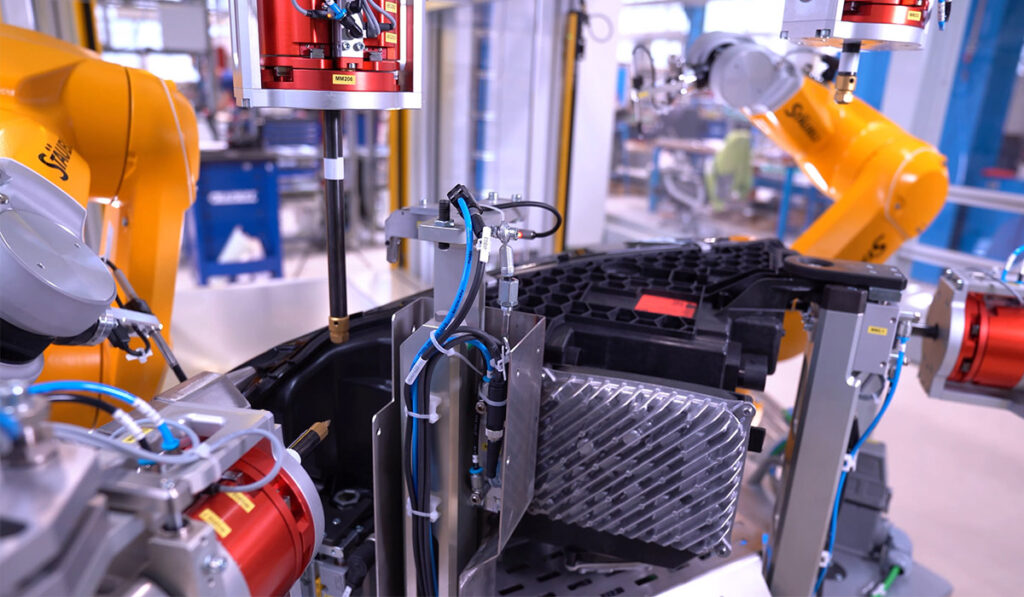

ILM + hollowbolt adjustment
Nabízíme dva hlavní podtypy – měření s pomocí robotů a pevných měřících bodů. U obou variant jsou hlavní komponentu stroje tvoří chytré šroubováky. Jejich hlavní výhodou je automatické navedení šroubovacího nástroje na konkrétní šroub. Navedení probíhá ve velmi krátkém čase.
Hlavním know-how našich ILM strojů je unikátní matematický model, který na základě měření přesně vypočte i ty nejmenší odchylky od referenčních hodnot vašeho výrobku a následně provede přesné seřízení tak, aby výsledný výrobek odpovídal zadaným tolerancím.
MĚŘENÍ S POMOCÍ ROBOTŮ: Variabilita měřených bodů
PEVNÉ MĚŘÍCÍ BODY: Rychlost díky hromadnému měření bodů

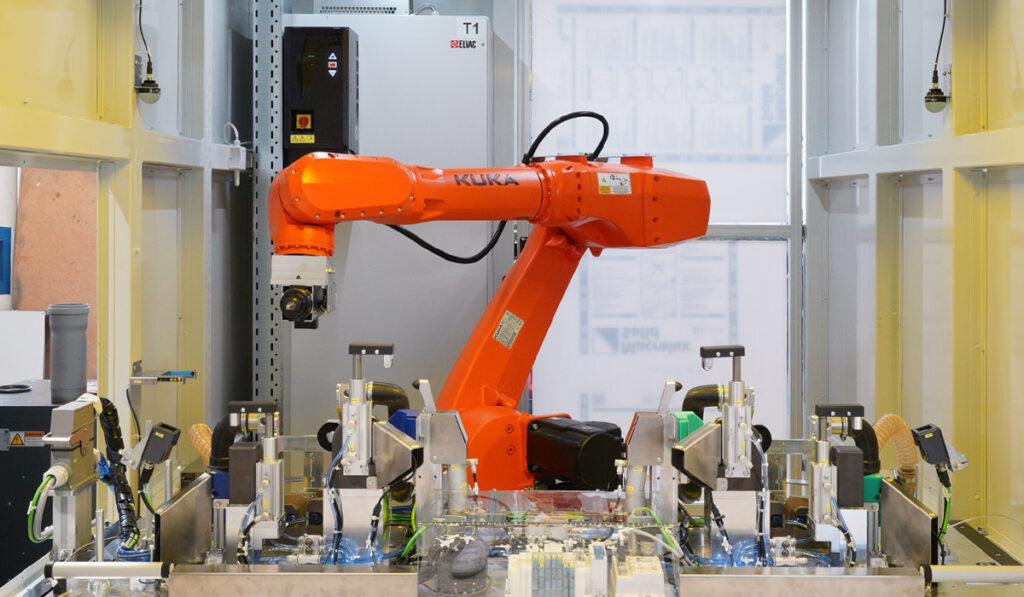

ILM + drilling/milling
Tento typ ILM používá k práci frézovací vřeteno, ve kterém je upnut nástroj pro frézování a vrtání. Zde se pracuje pouze s měřením pevných bodů. Výhodou je vysoká variabilita, což vám pomůže pružně reagovat na změny vašeho produktového portfolia a učinit tak výrobní proces mnohem flexibilnější.
Hlavním know-how našich ILM strojů je unikátní matematický model, který na základě měření přesně vypočte i ty nejmenší odchylky od referenčních hodnot vašeho výrobku a následně provede přesné frézovaní či vrtání tak, aby výsledný výrobek odpovídal zadaným tolerancím.
ILM vs. CMM (souřadnicové měřící stroje)
Souřadnicové měřící stroje jsou často používány k měření i tam, kde je jejich laboratorní přesnost nadbytečná. Doteď bohužel nebyla na trhu jiná alternativa, která by pokryla měření ve větší toleranci ale s mnohem vyšší rychlosti a snadnou obsluhou.
Naše stroje ILM jsou přímou odpovědí na tento problém.
| ILM | CMM | |
|---|---|---|
| Měřící rozsah | Od +-0,05 mm | Od +- 0,00001 mm |
| Doba měření | Desítky vteřin | Desítky minut |
| Obsluha | Operátor | Kvalifikovaný pracovník |
| Osy měření | Neomezeně | Pevně dané |
| Funkce | Měření a seřízení | Pouze měření |
Reference – kde již ILM pomáhají?
Máme bohaté zkušenosti s nasazením ILM strojů v oblasti automotive, konkrétně pak při měření a nastavení sofistikovaných automobilových světlometů předních světových značek. Díky rychlé výměně přípravků, vysoké opakovatelnosti a snadné kalibraci lze měřit několik druhů světlometů na jednom stroji, což pružně reaguje na aktuální potřeby výrobní linky.
Našimi zákazníky jsou výrobci světlometů pro světové značky jako VW, Audi, Porsche, BMW či Mercedes-Benz.
Tyto zkušenosti bez obav přeneseme do jiných oborů jako jsou optika, … či jakákoliv jiná sériová výroba vyžadující přesné měření a seřízení daných výrobků/produktů.
Vypracujeme digitální dvojče a ověříme vše ještě před stavbou samotného stroje.
